Lieu d'origine: | Guangdong, Chine (continent) |
---|---|
Nom de marque: | DDW |
Certification: | ISO9001 ,CE , RoHS , FCC , 3C |
Numéro de modèle: | DDW-VM0505 |
Quantité de commande min: | 1 réglé/ensembles |
Prix: | Negotiable |
Détails d'emballage: | Paquet de carton de double couche |
Délai de livraison: | jours 3working sur le paiement |
Conditions de paiement: | T/T, L/C, Western Union, assurance du commerce d'Alibaba |
Capacité d'approvisionnement: | 1000pcs/month |
résolution de sortie: | 1920*1080 | Max PIP par écran: | 1,4,16, personnalisation |
---|---|---|---|
Qualité de couleur: | 32bit | Errez, bourdonnez, PIP: | Appui |
Sources de signal de sortie d'entrée: | HDMI, DVI, VGA, AV, YPBPR, IP | Nom de produit: | Matrice de mur vidéo |
Nombres d'entrée: | 5 | Nombres de sortie: | 5 |
Surligner: | multiplexeur visuel de mur,contrôleur visuel de matrice |

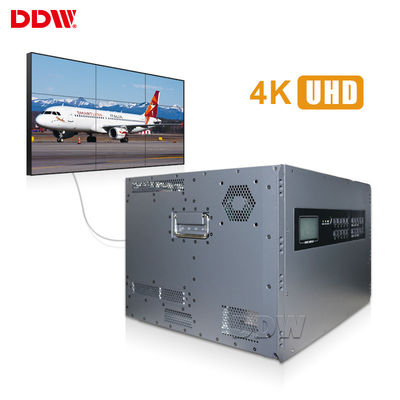

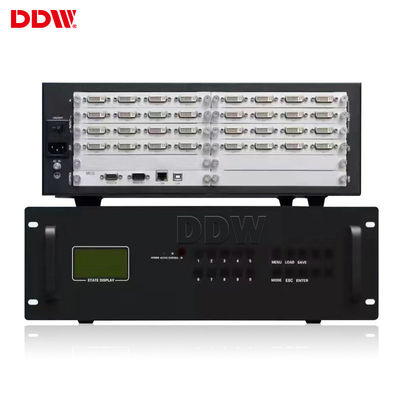

Le mur visuel Matrix a adapté la consommation aux besoins du client à distance 12W/channel d'APPLI
Le mur visuel Matrix comporte :
1, 2 dédoublés | fonction fendue d'affichage 4 (un écran simple)
Un écran simple entrée de source de jusqu'à 4 signaux simultanément, ce peut être disposition dans tous les modèle et images superposées.
2, appui visuel de configuration de mur
la série iMAX-5000, qui a intégré la haute résolution du processeur d'image numérique, soutient chacun des deux configuration visuelle de mur de matrice et de mosaïque.
3, processeur de changement sans couture à l'intérieur
Aucun joints, aucun écran noir, processeur de changement visuel lisse à l'intérieur.
4, fonction de PIP/POP
Image de soutien dans l'image d'image (PIP) en dehors des fonctions de l'image (POP).
L'écran simple peut être superposé 4 contenus à l'écran. Vous pouvez également classer et placer ou franchir la frontière à n'importe quel autre écran.
5, fonction de bourdonnement partielle
Appui dans une fonction simple de bourdonnement d'écran. Vous pouvez bourdonner vue une image de source l'une des de signal dans un secteur particulier.
6, interface utilisateur graphique conviviale
Utilisez juste le dispositif de souris, cliquent sur sur le contenu visuel que vous voulez pour jouer, alors traîner et laisser tomber la taille et la position montrées.
7, appui de changement de format à entrées multiples
VGA, DVI, CVBS, HDMI et IDS telle que l'appui à entrées multiples de format.
8, playback de bouclage
Il peut être stocké plus de 100 ensembles de mode d'affichage.
Playback de soutien et commutation de bouclage de contrôle par l'intermédiaire du réseau RS232 ou du mode de TCP/IP.
9, compactes et expansibles entrées et sorties
40 canaux d'entrée, peuvent être prolongés jusqu'à 18 ou 36 canaux de sortie, vous pouvez réaliser un système à grande échelle de multi-affichage dans un logement compact d'un-unité.
10, conception de Puissance-économie
Les graphiques de puissance-économie d'élément embarquent et l'effet de réduction de pièces par une conception de structure d'unité.
11, remplacement facile
L'introduction et l'expansion détachables arrière de panneau d'entrée-sortie peuvent être facilement.
L'utilisateur peut remplacer le panneau d'entrée et sortie par une unité simple sans enlever le châssis entier du support.
Spécifications techniques visuelles de Matrix de mur de DDW
Article non. | Composants | Descriptions | QTY/signal | type de signal | |||||
1 | Mur visuel Matrix DDW-VM0505 | 5HDMI l'entrée, 5HDMI la sortie, matériel pur, joueur de épissure multiple de soutien librement, et peut montrer différent sigal en même temps au système, exigent l'écran construit dans le conseil de guirlande | 10 | HDMI | |||||
2 | Logiciel | Installé dans le PC pour commander, fenêtres d'OS | 1 | ||||||
3 | Accessoires | Prise de puissance, contrôleur d'IR, manuel anglais | 1 | ||||||
carte d'entrée | |||||||||
interface | 5*HDMI type a | ||||||||
signal protocal | HDMI 1,3, HDCP 1,3, DVI1..0 compatible | ||||||||
EDID | appui | ||||||||
largeur de bande d'entrée | 165MHZ | ||||||||
résolution | TVHD 1920* 1080@60HZ, HDCP 1920* 1200@60HZ | ||||||||
carte de sortie | |||||||||
interface | 5*HDMI type a | ||||||||
signal protocal | HDMI 1,3, VGA 1,0, DVI1..0 compatible | ||||||||
largeur de bande de sortie | 165MHZ | ||||||||
résolution de sortie |
1920x1200@60Hz, 1920x1080@60Hz, 1680x1050@60Hz, 1600x1200@60Hz, 1600x900@60Hz, 1440x900@60Hz, 1400x1050@60Hz, 1366x768@60Hz, 1280x1024@60Hz, 1280x960@60Hz, 1280x800@60Hz, 1280x720@60Hz, 1024x768@60Hz, 800x600@60Hz |
||||||||
effet de commutateur | commutation sans couture | ||||||||
Fonction système | |||||||||
RS232 DEDANS | 1 | ||||||||
IR DEDANS | 1 | ||||||||
C.A. DEDANS | AC100-240V | ||||||||
Assistance technique de couleur | PAL/NTSC/SECAM | ||||||||
Type de contrôle | Contrôle à distance de &Software d'IR | ||||||||
Langue de menu | Anglais/Chinois (la langue multiple peut être adaptée aux besoins du client) | ||||||||
Affichage vertical/horizontal | Appui | ||||||||
Affichage de cartel | L'appui combinent tous les nombres &vertical horizental d'écrans et d'affichage d'exposition | ||||||||
L'appui combinent tous les écrans ensemble pour montrer une image | |||||||||
Affichage solide | Appui chaque entrée d'écran avec le signal distinct | ||||||||
PIP/Zoom/Roaming | NON | ||||||||
Interfaces multiples | Appui DVI, HDMI, VGA, entrées de signal de &multiple de poids du commerce | ||||||||
Rich Resolution | Appui 1080P, 1080I, 720P, entrées de résolution du &multiple 480P | ||||||||
&Conditions de conditions de paiement | |||||||||
Garantie : 3years la garantie, droit supplémentaire sera facturée la garantie supplémentaire d'années. |
Spécification technique des connecteurs d'entrée-sortie
Entrée de VGA/RGB | Entrée : 15pin HD D-sous, femelle | |
Mode de synchronisation : Synchronisation indépendante de HT | ||
Intensité de la couleur : 32bit/pixel | ||
Résolution : 640*480/60HZ-1920*1200/60HZ | ||
Impédance d'entrée : 75Ω | ||
Entrée-vidéo | Connecteur d'entrée : BNC | |
Détection : détection automatique de plein-format | ||
Impédance d'entrée : 75Ω | ||
Sortie de VGA ou de DVI | Résolution : 1024x768/60HZ-1920x1200/60HZ | |
Intensité de la couleur : 32bit/pixel | ||
Impédance de sortie : 75Ω | ||
Propriétés physiques des connecteurs d'entrée-sortie | ||
Signaux | Connecteurs | Type |
Entrée-vidéo composée | BNC | femelle |
Entrée de VGA | 15 goupille HD D-sous | femelle |
Sortie de VGA | 15 goupille HD D-sous | femelle |
Sortie de DVI | 24+5 ou 24+1 standard | femelle |
RS-232 AUX. | 9-pin D-sous | femelle |
RS-232 principal | 9-pin D-sous | femelle |
