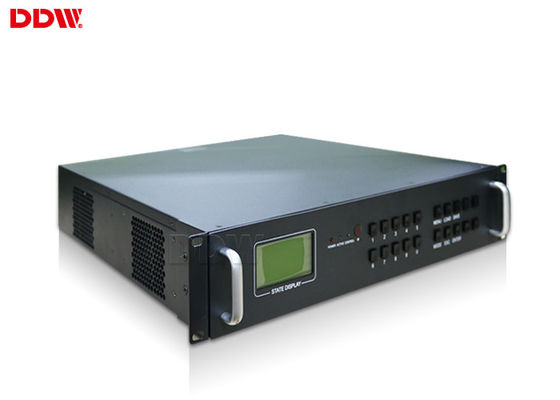

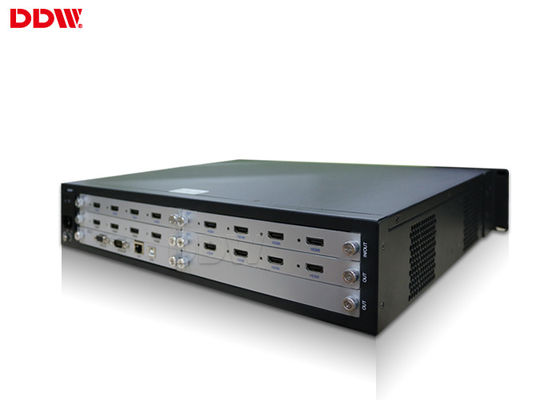

144 entrée-sortie Datapath X 4 - contrôleur visuel de mur, contrôleur visuel DDDW-VPH0506 de mur de VGA d'affichage horizontal
Caractéristiques :
1, compactes et expansibles entrées et sorties
40 canaux d'entrée, peuvent être étendus jusqu'à 18 ou 36 canaux de sortie, vous pouvez réaliser un système à grande échelle de multi-affichage dans un logement compact d'un-unité.
2, conception de Puissance-économie
Les graphiques de puissance-économie d'élément embarquent et partie l'effet de réduction par une conception de structure d'unité.
3, remplacement facile
L'introduction et l'expansion détachables arrière de panneau d'entrée-sortie peuvent être facilement.
L'utilisateur peut remplacer le panneau d'entrée et sortie par une unité simple sans enlever le châssis entier du support.
4, fente 2 | fonction d'affichage de 4 fentes (un écran simple)
Un écran simple jusqu'à la source de 4 signaux a simultanément entré, ce peut être disposition dans tous les modèle et images superposées.
5, appui visuel de configuration de mur
la série iMAX-5000, qui a l'élément la haute résolution du processeur d'image numérique, soutient chacun des deux configuration visuelle de mur de matrice et de mosaïque.
6, processeur sans couture de commutation à l'intérieur
Aucun joints, aucun écran noir, processeur visuel lisse de commutation à l'intérieur.
7, fonction de PIP/POP
Soutenez l'image dans l'image de (PIP) d'image en dehors des fonctions de (POP) d'image.
L'écran simple peut être superposé 4 contenus à l'écran. Vous pouvez également classer et placer ou franchir la frontière à n'importe quel autre écran.
8, fonction de bourdonnement partielle
Appui dans une fonction simple de bourdonnement d'écran. Vous pouvez bourdonner vue une image de source l'une des de signal dans un secteur particulier.
9, interface utilisateur graphique conviviale
Utilisez juste le dispositif de souris, cliquent sur dessus le contenu visuel que vous voulez jouer, puis traînent et laissent tomber la taille montrée et la placent.
10, appui à entrées multiples de commutation de format
VGA, DVI, CVBS, HDMI et IDS telle que l'appui à entrées multiples de format.
Certains des paramètres visuels de contrôleur de mur :
|
Affichage de /Horizontal
|
Appui |
| Affichage de cartel |
Cartel de soutien tous nombres &vertical horizontaux d'écrans et d'affichage d'exposition |
| Cartel de soutien tous les écrans ensemble pour montrer 1image |
| Affichage solide |
Soutenez chaque entrée d'écran avec le signal distinct |
| PIP/Zoom/Roaming |
Soutenez l'une fenêtre ouverte pour chaque écran, chaque fenêtre peut être &roaming bourdonné interne librement |
| iPad/iPhone à télécommande |
APPLI adapté aux besoins du client par appui à télécommande |
| Fonction de prévision de signal |
Signal d'audit/prévision de soutien avant sortie aux fenêtres/aux écrans visuels de mur |
| Gestion de scène |
Gestion de scènes de soutien/fonction multiples de rappel |
| Émission de cycle de scènes de soutien |
Fonction d'émission de cycle de scènes de soutien |
| Interfaces multiples |
Soutenez DVI multiple, HDMI, VGA, sorties de signal de &multiple d'inputss de poids du commerce |
| Résolution riche |
Soutenez 1080P, 1080I, 720P, entrées de résolution du &multiple 480P |
| Emballage standard |
Paquet de boîte de carton de double couche |
| Poids |
5-100kg |
| 6kg-110kg |
Paramètres de détail :
| Spécifications techniques |
| Série modèle |
Avec CBD |
Aucun CBD |
| Description de fonction |
4channel CBD, 16channel poids du commerce, entrée de 12channel VGA/DVI, le cas 6U soutient 12 rangées d'écrans, compatibles avec le fond d'image 8000) x2000 dynamique ultra-haut de la résolution 4000/( |
16channel poids du commerce, 16channel entrée du VGA DVI, le cas 6U soutient les rangées 16screens |
| Signal d'entrée (facultatif) |
HDMI/DVI/VGA/AV/YPbPr |
| Résolution d'entrée |
1024x768~1080p, résolutions utilisées généralement |
| Format du signal de sortie |
DVI/VGA/AV/YPbPr/HDMI (convertisseur de DVI-HDMI) |
| Résolution de sortie |
Jusqu'à 1920x1200/60HZ |
| Logiciel de commandes système |
Logiciel de gestion spécial |
| Alimentation d'énergie |
Alimentation d'énergie superflue 110-220VAC, 50/60Hz |
| Consommation |
12W/channel |
| La température fonctionnante |
-20°C--60°C |
| Humidité fonctionnante |
5-95% |
| Spécifications de cas |
Châssis 4U/6U/10U/15U rackmount standard |
| Interface de contrôle périodique |
Femelle de RS-232,9-pin, dactylographiée |
| Vitesse baud |
115200 |
| Brochage |
2=TX, 3=RX, 5=GND |
| Interface de contrôle d'Ethernet |
RJ-45 femelle, TCP/IP |
| Vitesse de contrôle d'Ethernet |
10m ou 100M automatique, duplex ou semi-duplex |
| Temps de travail |
365x7x24hrs |
| Spécification technique des connecteurs d'entrée-sortie |
| Entrée de VGA/RGB |
Entrée : 15pin HD D-sous, femelle |
| Mode de synchronisation : Synchronisation d'indépendant de HT |
| Intensité de la couleur : 32bit/pixel |
| Résolution : 640*480/60HZ-1920*1200/60HZ |
| Impédance d'entrée : 75Ω |
| Entrée-vidéo |
Connecteur d'entrée : BNC |
| Détection : détection d'automobile de plein-format |
| Impédance d'entrée : 75Ω |
| Sortie de VGA ou de DVI |
Résolution : 1024x768/60HZ-1920x1200/60HZ |
| Intensité de la couleur : 32bit/pixel |
| Impédance de sortie : 75Ω |
| Propriétés physiques des connecteurs d'entrée-sortie |
| Signaux |
Connecteurs |
Type |
| Entrée-vidéo composée |
BNC |
femelle |
| Entrée de VGA |
15 goupille HD D-sous |
femelle |
| Sortie de VGA |
15 goupille HD D-sous |
femelle |
| Sortie de DVI |
norme 24+5 ou 24+1 |
femelle |
| RS-232 AUX. |
9-pin D-sous |
femelle |
| RS-232 principal |
9-pin D-sous |
femelle |
